日本少妇高清无码,久久WWW免费人成一看片,高清久久中文亞洲,在线观看免费人成视频无码,三级综合少妇免费,亚洲精品无码av中文字幕,一区二区亚洲毛片,97精品国产一区二区三区,尤物在线观看视频,色欲AV无码国产在线播放

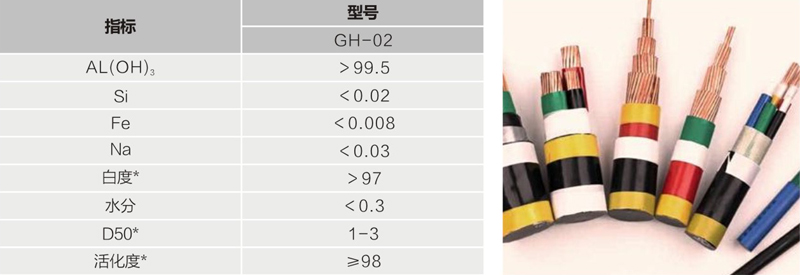

我公司主要銷售產(chǎn)品為：氫氧化鋁。銷售優(yōu)勢：種類多、規(guī)格齊、型號(hào)全、滿足客戶對(duì)氫氧化鋁的需求。核心業(yè)務(wù)：氫氧化鋁定制與供應(yīng)- 主營產(chǎn)品：全系列氫氧化鋁，覆蓋電子、建材、醫(yī)藥、塑料等多行業(yè)。- 產(chǎn)品優(yōu)勢：種類全、規(guī)格齊（從通用型到高端定制型）可滿足客戶對(duì)氫氧化鋁的“標(biāo)準(zhǔn)化采購”與“個(gè)性化定制”需求（支持來樣定制、配方開發(fā)）

氫氧化鋁廠家新鄉(xiāng)錦盛銷售：圓形氫氧化鋁、氫氧化鋁產(chǎn)品的不同形狀（主要是微觀形狀）直接決定了其物理化學(xué)性能，從而影響其在各種應(yīng)用中的效果。簡單來說，形狀是連接生產(chǎn)工藝和應(yīng)用的橋梁。以下是氫氧化鋁不同形狀（微觀形態(tài)）的主要類型、形成原因及其區(qū)別：一、 主要形狀類型及其特點(diǎn)1. 無定形（Amorphous）描述：沒有規(guī)則的晶體結(jié)構(gòu)，通常為非常細(xì)小的、不規(guī)則的顆粒。形成原因：快速沉淀或低溫條件下生成，常見于“擬薄水鋁石”（一種氫氧化鋁的過渡態(tài)）。特點(diǎn)：比表面積非常大，孔隙豐富，化學(xué)反應(yīng)活性高。應(yīng)用：催化劑載體：高比表面積可以提供更多的活性位點(diǎn)。吸附劑：用于凈水、除氟等。作為制備特種氧化鋁的前驅(qū)體。2. 片狀/板狀（Plate-like）描述：這是常見、經(jīng)典的工業(yè)氫氧化鋁（三水鋁石Gibbsite）形狀。在顯微鏡下呈現(xiàn)為六角板狀、不規(guī)則片狀。形成原因：通過經(jīng)典的拜耳法在較高溫度（>70°C）和堿性條件下生長而成。特點(diǎn)：具有良好的遮蓋力、平滑度和阻隔性。在高分子材料中，片狀顆粒有助于提高材料的剛性、耐熱性和阻燃性。應(yīng)用：阻燃劑：主流形狀。受熱分解時(shí)，片狀結(jié)構(gòu)能形成致密的氧化鋁阻隔層。化工填料：用于塑料、橡膠、涂料，提高表面光澤和物理性能。造紙?zhí)盍希禾峁┝己玫陌锥群筒煌该鞫取?. 針狀/纖維狀（Acicular / Fibrous）描述：呈長徑比很大的棒狀、針狀或纖維狀。形成原因：通常在較低溫度、特定pH值及添加劑條件下生成（如拜耳石Bayerite晶型）。特點(diǎn)：增強(qiáng)效果：類似于玻璃纖維，在高分子復(fù)合材料中能起到很好的增強(qiáng)和增韌作用，提高抗沖擊強(qiáng)度和拉伸強(qiáng)度。觸變性：針狀顆粒更容易形成網(wǎng)絡(luò)結(jié)構(gòu)，可用于涂料和膠粘劑中起到增稠和防流掛的作用。難分散：容易團(tuán)聚，對(duì)分散工藝要求高。應(yīng)用：增強(qiáng)填料：用于尼龍、工程塑料等需要高機(jī)械強(qiáng)度的領(lǐng)域。特種陶瓷：作為制備纖維增強(qiáng)陶瓷的前驅(qū)體。摩擦材料：用于剎車片等，提供穩(wěn)定的摩擦系數(shù)。4. 球狀/類球狀（Spherical）描述：微觀形態(tài)為規(guī)則的球體或近似球體。形成原因：需要非常特殊的工藝，如噴霧熱解、油滴乳化法或精確控制的沉淀?xiàng)l件。特點(diǎn)：流動(dòng)性：球狀顆粒摩擦力小，填充堆積密度高，加工流動(dòng)性非常好。各向同性：在所有方向上性質(zhì)一致，不會(huì)因取向不同導(dǎo)致產(chǎn)品收縮不均或性能差異。表面光滑：對(duì)樹脂的黏度影響小。應(yīng)用：高端填料：用于集成電路封裝環(huán)氧樹脂（EMC）、高端涂料，需要流動(dòng)性和精密的填充性能。3D打印材料：提高粉末的流動(dòng)性和鋪粉效果。5. 多孔狀（Porous）描述：顆粒本身具有豐富的納米或微米級(jí)孔道結(jié)構(gòu)。形成原因：通常由特殊的前驅(qū)體（如擬薄水鋁石）煅燒制得，或通過模板法合成。特點(diǎn)：比表面積巨大，吸附能力強(qiáng)，活性位點(diǎn)多。應(yīng)用：催化劑載體：選形狀，提供高分散性。吸附劑與干燥劑：用于石油化工、環(huán)境治理。色譜分離填料。二、 總結(jié)對(duì)比與應(yīng)用選擇指南形狀關(guān)鍵特性主要優(yōu)點(diǎn)典型應(yīng)用無定形高比表面積，高活性吸附性強(qiáng)，反應(yīng)活性高催化劑載體、吸附劑片狀/板狀阻隔性，遮蓋力，剛性阻燃效果好，表面光滑通用阻燃劑，化工填料，造紙針狀/纖維狀高長徑比，增強(qiáng)性增韌、增強(qiáng)效果顯著增強(qiáng)塑料（尼龍等），摩擦材料球狀/類球狀高流動(dòng)性，各向同性填充性好，加工性能優(yōu)高端封裝材料，3D打印粉末多孔狀超高比表面積，吸附性負(fù)載能力強(qiáng)，選擇性高催化劑，吸附劑，干燥劑如何為您的應(yīng)用選擇合適的形狀？追求阻燃與成本效益：選片狀氫氧化鋁。這是大眾化、經(jīng)濟(jì)的選擇。需要增強(qiáng)材料力學(xué)性能：考慮針狀氫氧化鋁，它可以像“微米級(jí)鋼筋”一樣強(qiáng)化塑料。對(duì)加工流動(dòng)性要求極高（如精密注塑、封裝）：尋找球狀氫氧化鋁，雖然成本較高，但能極大改善工藝和產(chǎn)品性能。用于催化或吸附：無定形或多孔狀，它們能提供巨大的反應(yīng)表面。通用型填料：片狀仍然是默認(rèn)選項(xiàng)，兼顧了性能與成本。建議：在選擇產(chǎn)品時(shí)，應(yīng)向供應(yīng)商索要掃描電子顯微鏡（SEM）照片來直觀判斷其微觀形狀，并參考產(chǎn)品的技術(shù)數(shù)據(jù)表（TDS），關(guān)注粒度分布、比表面積等參數(shù)，這些都與形狀密切相關(guān)。

氫氧化鋁廠家新鄉(xiāng)錦盛銷售：球狀氫氧化鋁、氫氧化鋁產(chǎn)品的不同形狀（主要是微觀形狀）直接決定了其物理化學(xué)性能，從而影響其在各種應(yīng)用中的效果。簡單來說，形狀是連接生產(chǎn)工藝和應(yīng)用的橋梁。以下是氫氧化鋁不同形狀（微觀形態(tài)）的主要類型、形成原因及其區(qū)別：一、 主要形狀類型及其特點(diǎn)1. 無定形（Amorphous）描述：沒有規(guī)則的晶體結(jié)構(gòu)，通常為非常細(xì)小的、不規(guī)則的顆粒。形成原因：快速沉淀或低溫條件下生成，常見于“擬薄水鋁石”（一種氫氧化鋁的過渡態(tài)）。特點(diǎn)：比表面積非常大，孔隙豐富，化學(xué)反應(yīng)活性高。應(yīng)用：催化劑載體：高比表面積可以提供更多的活性位點(diǎn)。吸附劑：用于凈水、除氟等。作為制備特種氧化鋁的前驅(qū)體。2. 片狀/板狀（Plate-like）描述：這是常見、經(jīng)典的工業(yè)氫氧化鋁（三水鋁石Gibbsite）形狀。在顯微鏡下呈現(xiàn)為六角板狀、不規(guī)則片狀。形成原因：通過經(jīng)典的拜耳法在較高溫度（>70°C）和堿性條件下生長而成。特點(diǎn)：具有良好的遮蓋力、平滑度和阻隔性。在高分子材料中，片狀顆粒有助于提高材料的剛性、耐熱性和阻燃性。應(yīng)用：阻燃劑：主流形狀。受熱分解時(shí)，片狀結(jié)構(gòu)能形成致密的氧化鋁阻隔層?；ぬ盍希河糜谒芰稀⑾鹉z、涂料，提高表面光澤和物理性能。造紙?zhí)盍希禾峁┝己玫陌锥群筒煌该鞫取?. 針狀/纖維狀（Acicular / Fibrous）描述：呈長徑比很大的棒狀、針狀或纖維狀。形成原因：通常在較低溫度、特定pH值及添加劑條件下生成（如拜耳石Bayerite晶型）。特點(diǎn)：增強(qiáng)效果：類似于玻璃纖維，在高分子復(fù)合材料中能起到很好的增強(qiáng)和增韌作用，提高抗沖擊強(qiáng)度和拉伸強(qiáng)度。觸變性：針狀顆粒更容易形成網(wǎng)絡(luò)結(jié)構(gòu)，可用于涂料和膠粘劑中起到增稠和防流掛的作用。難分散：容易團(tuán)聚，對(duì)分散工藝要求高。應(yīng)用：增強(qiáng)填料：用于尼龍、工程塑料等需要高機(jī)械強(qiáng)度的領(lǐng)域。特種陶瓷：作為制備纖維增強(qiáng)陶瓷的前驅(qū)體。摩擦材料：用于剎車片等，提供穩(wěn)定的摩擦系數(shù)。4. 球狀/類球狀（Spherical）描述：微觀形態(tài)為規(guī)則的球體或近似球體。形成原因：需要非常特殊的工藝，如噴霧熱解、油滴乳化法或精確控制的沉淀?xiàng)l件。特點(diǎn)：流動(dòng)性：球狀顆粒摩擦力小，填充堆積密度高，加工流動(dòng)性非常好。各向同性：在所有方向上性質(zhì)一致，不會(huì)因取向不同導(dǎo)致產(chǎn)品收縮不均或性能差異。表面光滑：對(duì)樹脂的黏度影響小。應(yīng)用：高端填料：用于集成電路封裝環(huán)氧樹脂（EMC）、高端涂料，需要流動(dòng)性和精密的填充性能。3D打印材料：提高粉末的流動(dòng)性和鋪粉效果。5. 多孔狀（Porous）描述：顆粒本身具有豐富的納米或微米級(jí)孔道結(jié)構(gòu)。形成原因：通常由特殊的前驅(qū)體（如擬薄水鋁石）煅燒制得，或通過模板法合成。特點(diǎn)：比表面積巨大，吸附能力強(qiáng)，活性位點(diǎn)多。應(yīng)用：催化劑載體：選形狀，提供高分散性。吸附劑與干燥劑：用于石油化工、環(huán)境治理。色譜分離填料。二、 總結(jié)對(duì)比與應(yīng)用選擇指南形狀關(guān)鍵特性主要優(yōu)點(diǎn)典型應(yīng)用無定形高比表面積，高活性吸附性強(qiáng)，反應(yīng)活性高催化劑載體、吸附劑片狀/板狀阻隔性，遮蓋力，剛性阻燃效果好，表面光滑通用阻燃劑，化工填料，造紙針狀/纖維狀高長徑比，增強(qiáng)性增韌、增強(qiáng)效果顯著增強(qiáng)塑料（尼龍等），摩擦材料球狀/類球狀高流動(dòng)性，各向同性填充性好，加工性能優(yōu)高端封裝材料，3D打印粉末多孔狀超高比表面積，吸附性負(fù)載能力強(qiáng)，選擇性高催化劑，吸附劑，干燥劑如何為您的應(yīng)用選擇合適的形狀？追求阻燃與成本效益：選片狀氫氧化鋁。這是大眾化、經(jīng)濟(jì)的選擇。需要增強(qiáng)材料力學(xué)性能：考慮針狀氫氧化鋁，它可以像“微米級(jí)鋼筋”一樣強(qiáng)化塑料。對(duì)加工流動(dòng)性要求極高（如精密注塑、封裝）：尋找球狀氫氧化鋁，雖然成本較高，但能極大改善工藝和產(chǎn)品性能。用于催化或吸附：無定形或多孔狀，它們能提供巨大的反應(yīng)表面。通用型填料：片狀仍然是默認(rèn)選項(xiàng)，兼顧了性能與成本。建議：在選擇產(chǎn)品時(shí)，應(yīng)向供應(yīng)商索要掃描電子顯微鏡（SEM）照片來直觀判斷其微觀形狀，并參考產(chǎn)品的技術(shù)數(shù)據(jù)表（TDS），關(guān)注粒度分布、比表面積等參數(shù)，這些都與形狀密切相關(guān)。

氫氧化鋁廠家新鄉(xiāng)錦盛銷售：球形氫氧化鋁、氫氧化鋁產(chǎn)品的不同形狀（主要是微觀形狀）直接決定了其物理化學(xué)性能，從而影響其在各種應(yīng)用中的效果。簡單來說，形狀是連接生產(chǎn)工藝和應(yīng)用的橋梁。以下是氫氧化鋁不同形狀（微觀形態(tài)）的主要類型、形成原因及其區(qū)別：一、 主要形狀類型及其特點(diǎn)1. 無定形（Amorphous）描述：沒有規(guī)則的晶體結(jié)構(gòu)，通常為非常細(xì)小的、不規(guī)則的顆粒。形成原因：快速沉淀或低溫條件下生成，常見于“擬薄水鋁石”（一種氫氧化鋁的過渡態(tài)）。特點(diǎn)：比表面積非常大，孔隙豐富，化學(xué)反應(yīng)活性高。應(yīng)用：催化劑載體：高比表面積可以提供更多的活性位點(diǎn)。吸附劑：用于凈水、除氟等。作為制備特種氧化鋁的前驅(qū)體。2. 片狀/板狀（Plate-like）描述：這是常見、經(jīng)典的工業(yè)氫氧化鋁（三水鋁石Gibbsite）形狀。在顯微鏡下呈現(xiàn)為六角板狀、不規(guī)則片狀。形成原因：通過經(jīng)典的拜耳法在較高溫度（>70°C）和堿性條件下生長而成。特點(diǎn)：具有良好的遮蓋力、平滑度和阻隔性。在高分子材料中，片狀顆粒有助于提高材料的剛性、耐熱性和阻燃性。應(yīng)用：阻燃劑：主流形狀。受熱分解時(shí)，片狀結(jié)構(gòu)能形成致密的氧化鋁阻隔層?；ぬ盍希河糜谒芰?、橡膠、涂料，提高表面光澤和物理性能。造紙?zhí)盍希禾峁┝己玫陌锥群筒煌该鞫取?. 針狀/纖維狀（Acicular / Fibrous）描述：呈長徑比很大的棒狀、針狀或纖維狀。形成原因：通常在較低溫度、特定pH值及添加劑條件下生成（如拜耳石Bayerite晶型）。特點(diǎn)：增強(qiáng)效果：類似于玻璃纖維，在高分子復(fù)合材料中能起到很好的增強(qiáng)和增韌作用，提高抗沖擊強(qiáng)度和拉伸強(qiáng)度。觸變性：針狀顆粒更容易形成網(wǎng)絡(luò)結(jié)構(gòu)，可用于涂料和膠粘劑中起到增稠和防流掛的作用。難分散：容易團(tuán)聚，對(duì)分散工藝要求高。應(yīng)用：增強(qiáng)填料：用于尼龍、工程塑料等需要高機(jī)械強(qiáng)度的領(lǐng)域。特種陶瓷：作為制備纖維增強(qiáng)陶瓷的前驅(qū)體。摩擦材料：用于剎車片等，提供穩(wěn)定的摩擦系數(shù)。4. 球狀/類球狀（Spherical）描述：微觀形態(tài)為規(guī)則的球體或近似球體。形成原因：需要非常特殊的工藝，如噴霧熱解、油滴乳化法或精確控制的沉淀?xiàng)l件。特點(diǎn)：流動(dòng)性：球狀顆粒摩擦力小，填充堆積密度高，加工流動(dòng)性非常好。各向同性：在所有方向上性質(zhì)一致，不會(huì)因取向不同導(dǎo)致產(chǎn)品收縮不均或性能差異。表面光滑：對(duì)樹脂的黏度影響小。應(yīng)用：高端填料：用于集成電路封裝環(huán)氧樹脂（EMC）、高端涂料，需要流動(dòng)性和精密的填充性能。3D打印材料：提高粉末的流動(dòng)性和鋪粉效果。5. 多孔狀（Porous）描述：顆粒本身具有豐富的納米或微米級(jí)孔道結(jié)構(gòu)。形成原因：通常由特殊的前驅(qū)體（如擬薄水鋁石）煅燒制得，或通過模板法合成。特點(diǎn)：比表面積巨大，吸附能力強(qiáng)，活性位點(diǎn)多。應(yīng)用：催化劑載體：選形狀，提供高分散性。吸附劑與干燥劑：用于石油化工、環(huán)境治理。色譜分離填料。二、 總結(jié)對(duì)比與應(yīng)用選擇指南形狀關(guān)鍵特性主要優(yōu)點(diǎn)典型應(yīng)用無定形高比表面積，高活性吸附性強(qiáng)，反應(yīng)活性高催化劑載體、吸附劑片狀/板狀阻隔性，遮蓋力，剛性阻燃效果好，表面光滑通用阻燃劑，化工填料，造紙針狀/纖維狀高長徑比，增強(qiáng)性增韌、增強(qiáng)效果顯著增強(qiáng)塑料（尼龍等），摩擦材料球狀/類球狀高流動(dòng)性，各向同性填充性好，加工性能優(yōu)高端封裝材料，3D打印粉末多孔狀超高比表面積，吸附性負(fù)載能力強(qiáng)，選擇性高催化劑，吸附劑，干燥劑如何為您的應(yīng)用選擇合適的形狀？追求阻燃與成本效益：選片狀氫氧化鋁。這是大眾化、經(jīng)濟(jì)的選擇。需要增強(qiáng)材料力學(xué)性能：考慮針狀氫氧化鋁，它可以像“微米級(jí)鋼筋”一樣強(qiáng)化塑料。對(duì)加工流動(dòng)性要求極高（如精密注塑、封裝）：尋找球狀氫氧化鋁，雖然成本較高，但能極大改善工藝和產(chǎn)品性能。用于催化或吸附：無定形或多孔狀，它們能提供巨大的反應(yīng)表面。通用型填料：片狀仍然是默認(rèn)選項(xiàng)，兼顧了性能與成本。建議：在選擇產(chǎn)品時(shí)，應(yīng)向供應(yīng)商索要掃描電子顯微鏡（SEM）照片來直觀判斷其微觀形狀，并參考產(chǎn)品的技術(shù)數(shù)據(jù)表（TDS），關(guān)注粒度分布、比表面積等參數(shù)，這些都與形狀密切相關(guān)。

氫氧化鋁廠家新鄉(xiāng)錦盛銷售：低鈉氫氧化鋁產(chǎn)品、氫氧化鋁（Al(OH)?）中鈉（Na）含量偏高會(huì)產(chǎn)生多方面的影響，具體取決于氫氧化鋁的用途。以下是主要的負(fù)面影響：降低熱穩(wěn)定性：加工困難（產(chǎn)生氣泡、表面缺陷）。降低阻燃效率（分解發(fā)生在聚合物基體需要保護(hù)之前）?？赡茚尫潘麑?dǎo)致材料內(nèi)部產(chǎn)生微孔，影響物理機(jī)械性能。氫氧化鋁作為重要的無機(jī)阻燃劑，其核心功能是在受熱時(shí)分解吸熱并釋放水蒸氣。鈉雜質(zhì)會(huì)降低氫氧化鋁的起始分解溫度和分解速率溫度。這意味著含鈉量高的氫氧化鋁在更低的溫度下就開始分解。影響： 在聚合物（如PVC、PE、EVA、橡膠等）加工過程中，如果加工溫度高于提前了的分解溫度，氫氧化鋁會(huì)過早分解，導(dǎo)致：劣化電氣性能：顯著增加材料的介電常數(shù)和介電損耗。降低體積電阻率和表面電阻率。嚴(yán)重影響材料的電氣絕緣性能，使其無法滿足高端電子電氣應(yīng)用的要求。鈉離子是高度可移動(dòng)的陽離子。影響： 當(dāng)氫氧化鋁用作電纜料、絕緣材料、電子封裝材料等的填料時(shí)，其中的鈉離子會(huì)：影響材料相容性與穩(wěn)定性：可能導(dǎo)致材料變色?？赡艽龠M(jìn)聚合物的降解。可能生成不溶性鹽類析出，影響材料外觀和性能。降低復(fù)合材料的熱老化性能和長期穩(wěn)定性。鈉離子可能與聚合物基體中的某些添加劑（如含鹵阻燃劑、某些穩(wěn)定劑）或聚合物本身發(fā)生反應(yīng)。影響：影響陶瓷/耐火材料性能：顯著降低材料的燒結(jié)溫度，可能導(dǎo)致過度燒結(jié)或變形。形成低熔點(diǎn)玻璃相，分布在晶界處，嚴(yán)重劣化高溫強(qiáng)度、蠕變性能和熱震穩(wěn)定性。影響產(chǎn)品的相組成和密度。氫氧化鋁是生產(chǎn)氧化鋁陶瓷、耐火材料等的重要原料。鈉是強(qiáng)烈的助熔劑（降低熔點(diǎn)的物質(zhì)）。影響： 在高溫?zé)Y(jié)過程中，鈉雜質(zhì)會(huì)：影響加工性能：可能導(dǎo)致粉體吸濕性增加，易結(jié)塊，影響儲(chǔ)存和喂料?？赡苡绊懛垠w在聚合物熔體中的分散性和流變性能。對(duì)于需要高溫煅燒的工藝，鈉的揮發(fā)可能污染爐膛或影響氣氛。鈉的存在可能影響氫氧化鋁粉體的表面性質(zhì)。影響：特定應(yīng)用場景的嚴(yán)格要求：催化劑載體： 高純度氧化鋁載體要求極低的鈉含量（甚至低于幾十ppm），因?yàn)殁c會(huì)毒害催化劑活性中心或改變載體表面酸性。人造寶石/藍(lán)寶石： 鈉雜質(zhì)會(huì)影響晶體生長和光學(xué)性能。鋰電池隔膜涂層： 鈉離子會(huì)嚴(yán)重干擾鋰離子傳輸，影響電池性能。高端拋光粉： 鈉雜質(zhì)可能影響拋光效果和表面質(zhì)量?？偨Y(jié)：氫氧化鋁中的鈉含量是一個(gè)關(guān)鍵的質(zhì)量指標(biāo)，尤其是在對(duì)熱穩(wěn)定性、電氣性能、高溫性能和純度要求高的應(yīng)用領(lǐng)域（如高端聚合物阻燃、電線電纜、電子封裝、催化劑、特種陶瓷、鋰電池材料等）。高鈉含量通常會(huì)帶來負(fù)面影響：降低熱穩(wěn)定性（提前分解） - 對(duì)阻燃應(yīng)用至關(guān)重要。劣化電氣絕緣性能 - 對(duì)電子電氣應(yīng)用是致命弱點(diǎn)。促進(jìn)材料降解/不良反應(yīng) - 影響長期穩(wěn)定性和外觀。損害高溫性能 - 對(duì)陶瓷/耐火材料應(yīng)用影響巨大。不滿足高純應(yīng)用要求 - 如催化劑載體、鋰電材料等。因此，在采購或生產(chǎn)氫氧化鋁時(shí)，必須根據(jù)其用途嚴(yán)格控制鈉含量。如果發(fā)現(xiàn)鈉含量偏高，需要評(píng)估其對(duì)目標(biāo)應(yīng)用的潛在風(fēng)險(xiǎn)，必要時(shí)需要尋找低鈉替代品或?qū)υ线M(jìn)行純化處理（如洗滌）。

氫氧化鋁廠家新鄉(xiāng)錦盛銷售：低吸油率氫氧化鋁、我公司生產(chǎn)檢測采取國標(biāo)方法調(diào)墨油滴定法，這種需要專用工具。這里為您提供一種在品控中常用的刮板研磨法（刮板細(xì)度計(jì)法）。這種方法雖然不是國標(biāo)方法，但因其設(shè)備簡單、操作快捷、對(duì)比直觀，非常適合用于不同氫氧化鋁樣品之間的相對(duì)優(yōu)劣對(duì)比。方法原理利用吸油值高的樣品會(huì)更快地吸收刮板細(xì)度計(jì)槽內(nèi)的油酸（或亞麻仁油），導(dǎo)致液體從漿狀變?yōu)椤包c(diǎn)狀”或“條狀”斷裂的時(shí)間點(diǎn)提前。通過觀察和比較這個(gè)斷裂點(diǎn)，可以快速判斷吸油值的相對(duì)高低。所需材料與試劑刮板細(xì)度計(jì)：常見的是0-100μm規(guī)格（如下圖）。這是核心工具，價(jià)格不貴，金屬制。調(diào)墨油（或亞麻仁油、液體石蠟）：建議統(tǒng)一使用一種油，以保證對(duì)比的公正性。精煉亞麻仁油是常用的標(biāo)準(zhǔn)油品。取樣勺 & 調(diào)墨刀：金屬或塑料材質(zhì)，用于取樣和攪拌。計(jì)時(shí)器：手機(jī)秒表即可。天平：精度0.01g即可，用于粗略稱量。待測的幾種氫氧化鋁樣品：確保樣品已充分干燥，否則水分會(huì)影響吸油值結(jié)果。快速測試步驟 (并列對(duì)比法)這種方法的核心是在同一塊刮板細(xì)度計(jì)上并列測試多個(gè)樣品，通過直接觀察它們的行為差異來進(jìn)行對(duì)比。準(zhǔn)備工作：將刮板細(xì)度計(jì)放置在水平、穩(wěn)固的臺(tái)面上。用酒精或丙酮將刮板細(xì)度計(jì)的槽和刮刀徹底清洗干凈，并用無塵布擦干。制備漿料：注意：如果太干，可再滴加幾滴油，但要記錄每個(gè)樣品大致的總耗油量，作為輔助參考。我們的主要目的是對(duì)比，而不是計(jì)算數(shù)值。粗略稱量：用天平稱取等量（例如各2g）的待測氫氧化鋁樣品，分別放在不同的調(diào)墨板（或玻璃板）上。加油攪拌：向每個(gè)樣品中滴加等量的油（例如先各加入1mL）。用調(diào)墨刀充分、快速地?cái)嚢琛⒛雺?，使其形成均勻的、無干粉的膏狀漿料。并列填充與刮涂：將步驟2中制備好的不同漿料，并列、少量地填充到刮板細(xì)度計(jì)槽的深處（即刻度值大的那一端）。每個(gè)樣品占一小段位置。手持刮刀，保持與槽面垂直，并以均勻、中等的速度（約1-2秒內(nèi)完成）將漿料從深槽向淺槽方向（向0刻度方向）刮涂。關(guān)鍵觀察與對(duì)比：刮涂后，立即觀察槽內(nèi)不同樣品漿料的變化。吸油值更高的樣品：由于其吸油能力強(qiáng)，漿料會(huì)更快地失去流動(dòng)性，變得更早地開裂、斷裂成一條條小溝壑或點(diǎn)狀。吸油值更低的樣品：漿料能保持連續(xù)、光滑的帶狀的時(shí)間更長。直接結(jié)論：先發(fā)生斷裂的樣品，其吸油值更高。 保持光滑帶狀時(shí)間越長的樣品，吸油值越低。記錄與排序：用手機(jī)拍下刮涂后不同時(shí)間點(diǎn)（如立即、5秒后、15秒后）的槽內(nèi)狀態(tài)。根據(jù)斷裂發(fā)生的快慢順序，對(duì)幾個(gè)樣品的吸油值從高到低進(jìn)行排序。更簡化的“一對(duì)一”對(duì)比法如果樣品較多，也可以兩兩對(duì)比：取兩種樣品，按上述方法制成漿料。將兩種漿料緊挨著填入刮板槽。一次刮涂，直接看誰先斷裂。勝者（先斷裂的）吸油值更高。像打擂臺(tái)一樣，逐個(gè)比較，排出所有樣品的順序。重要注意事項(xiàng)一致性是關(guān)鍵：所有樣品的稱重量、加油量、攪拌力度和時(shí)間、刮涂速度都必須盡量保持一致，否則對(duì)比結(jié)果會(huì)不可靠。油品必須統(tǒng)一：不同油品的粘度不同，不能混用。一次對(duì)比實(shí)驗(yàn)必須使用同一瓶油。環(huán)境條件：溫度和濕度可能影響結(jié)果，在相近的環(huán)境條件下進(jìn)行測試。定性而非定量：此方法是快速定性或半定量的對(duì)比方法，它能非?？煽康馗嬖V你哪個(gè)好哪個(gè)差，但無法給出精確的“g/100g”這樣的數(shù)值。如果需要精確的吸油值，仍需按照國標(biāo)GB/T 5211.15-2014《顏料和體質(zhì)顏料通用試驗(yàn)方法 第15部分：吸油量的測定》 進(jìn)行正式的滴定測試。安全：實(shí)驗(yàn)在通風(fēng)良好處進(jìn)行，避免吸入氫氧化鋁粉塵?？偨Y(jié)：對(duì)于您的“快速簡單測試對(duì)比”需求，刮板細(xì)度計(jì)并列對(duì)比法是簡單選擇。它通過觀察漿料開裂的快慢，能讓你在一兩分鐘內(nèi)直觀地判斷出幾種氫氧化鋁樣品吸油值的相對(duì)高低，非常實(shí)用。

氫氧化鋁廠家新鄉(xiāng)錦盛銷售：窄分布?xì)溲趸X產(chǎn)品、相同粒徑，分布更窄，質(zhì)量更穩(wěn)定。如何看懂氫氧化鋁（Aluminium Hydroxide, ATH）產(chǎn)品的粒徑分布圖。這對(duì)于質(zhì)量控制、產(chǎn)品選型和工藝優(yōu)化都非常重要。一份完整的粒徑分布圖通常包含圖表和關(guān)鍵數(shù)據(jù)表格兩部分。我們將分步解析。一、圖表部分：直觀展示分布形態(tài)常見的圖表是頻率分布曲線和累積分布曲線，它們通常繪制在同一個(gè)坐標(biāo)系中。橫坐標(biāo) (X軸)： 粒徑 (Particle Size)單位：通常是微米 (μm) 或納米 (nm)?？磮D時(shí)首先要確認(rèn)單位?？潭龋和ǔＪ褂脤?duì)數(shù)刻度 (Logarithmic Scale)，以便更好地展示從亞微米到幾百微米的寬廣范圍。少數(shù)情況下也可能使用線性刻度?？v坐標(biāo) (Y軸)： 有兩個(gè)含義頻率分布 (Frequency Distribution / Volume%)： 左側(cè)Y軸。它表示特定粒徑大小的顆粒在總體積中所占的百分比。這條曲線能直觀地告訴你顆粒的“主流”尺寸和分布的寬窄。峰值越高、越窄：說明顆粒尺寸越集中，分布越均勻，產(chǎn)品的一致性越好。峰值越低、越寬：說明顆粒尺寸范圍越廣，大小不一的顆粒越多。出現(xiàn)雙峰或多峰：說明產(chǎn)品可能是由兩種不同粒徑的顆粒混合而成，或者生產(chǎn)工藝中存在特殊設(shè)計(jì)。累積分布 (Cumulative Distribution / %): 右側(cè)Y軸。它表示小于或等于某一粒徑的所有顆粒在總體積中的百分比之和。這條曲線從0%開始，達(dá)到100%。如何結(jié)合兩條曲線看？在頻率分布曲線的峰值處，作一條垂直線與累積分布曲線相交，這個(gè)交點(diǎn)的值通常在50% 左右。這意味著樣品中約一半的顆粒小于這個(gè)尺寸，一半大于這個(gè)尺寸。你可以從累積分布曲線上直接讀出任意粒徑所對(duì)應(yīng)的累積百分比。例如，你想知道小于10μm的顆粒占多少，就在橫坐標(biāo)10μm處向上畫垂線，與累積曲線的交點(diǎn)對(duì)應(yīng)的右側(cè)Y軸數(shù)值就是答案。二、關(guān)鍵數(shù)據(jù)表格：量化分布特征圖表旁邊通常會(huì)配有一個(gè)數(shù)據(jù)表，提供幾個(gè)核心的參數(shù)來量化粒徑分布。這三個(gè)是重要的：D50 (中位粒徑 / Median Diameter)：定義：這是一個(gè)非常重要的指標(biāo)。它表示樣品中50%的顆粒小于這個(gè)尺寸，另外50%的顆粒大于這個(gè)尺寸。怎么看：D50代表了樣品的平均顆粒大小。如果你需要一種“中等粗細(xì)”的氫氧化鋁，首先就看D50是否符合你的要求。D10 和 D90：D10：表示10%的顆粒小于這個(gè)尺寸。它反映了樣品中細(xì)小顆粒的邊界。D90：表示90%的顆粒小于這個(gè)尺寸。它反映了樣品中粗大顆粒的邊界。怎么看：這兩個(gè)參數(shù)定義了顆粒大小的主要范圍。D90越小，說明產(chǎn)品中過大的顆粒越少。** Span值 (分布寬度 / Distribution Span)**：Span值越?。ɡ?< 1.5），說明D10、D50、D90三個(gè)值越接近，粒徑分布越集中、越均勻。Span值越大，說明粒徑分布越寬，顆粒大小越不均勻。計(jì)算公式：Span = (D90 - D10) / D50定義：這個(gè)值量化了粒徑分布的寬窄程度。怎么看：其他可能出現(xiàn)的參數(shù)：D3,2 (表面積平均粒徑) 或 D4,3 (體積平均粒徑)：不同計(jì)算方式的平均徑，用于特定場合。< Dxx：例如 “< 5μm: 15%”，這直接告訴你小于5微米的顆粒占總體積的15%。三、結(jié)合實(shí)際應(yīng)用場景解讀看懂?dāng)?shù)據(jù)后，關(guān)鍵要聯(lián)系用途：作為阻燃劑：一般要求：粒徑不能太粗（影響分散性和產(chǎn)品力學(xué)性能），也不能太細(xì)（容易團(tuán)聚、加工流動(dòng)性差）。通常D50在1-20μm范圍內(nèi)都有應(yīng)用。在塑料/橡膠中：更細(xì)的粒徑（如D50=1-2μm）分散性好，對(duì)材料力學(xué)性能影響小，但成本高，易吸濕。較粗的粒徑成本低，但可能影響表面光潔度。在涂料/樹脂中：通常需要更細(xì)的粒徑，以保證良好的懸浮性和漆膜光滑度。作為填料：粒徑要求根據(jù)終產(chǎn)品的需求而定。粗粒徑填充量大，成本低；細(xì)粒徑能提供更好的表面性能和改進(jìn)的物理性能。作為原料用于化學(xué)合成：可能需要非常特定且分布均勻的粒徑，以保證化學(xué)反應(yīng)活性和批次一致性?？偨Y(jié)：快速看圖步驟確認(rèn)單位：是μm還是nm？找到D50：快速了解產(chǎn)品的平均粒徑大小。查看D10和D90：了解產(chǎn)品的粒徑范圍上下限。計(jì)算Span值或觀察頻率曲線：判斷產(chǎn)品粒徑是否均勻。曲線瘦高 = 分布窄，均勻。曲線矮胖 = 分布寬，不均勻。結(jié)合應(yīng)用需求：判斷該產(chǎn)品是否適合你的工藝和終產(chǎn)品要求。向供應(yīng)商索要詳細(xì)的檢測報(bào)告（包含完整圖表和數(shù)據(jù)）是非常重要的，這比單純知道一個(gè)“平均粒徑”有價(jià)值得多。

氫氧化鋁廠家新鄉(xiāng)錦盛銷售：低粘度氫氧化鋁、相同粒徑粘度低，不沉淀。氫氧化鋁（ATH）作為填料，其產(chǎn)品所影響的體系粘度（通常指ATH與樹脂、溶劑等混合后的漿料或復(fù)合物的粘度）是生產(chǎn)加工中的關(guān)鍵控制指標(biāo)。粘度的高低會(huì)直接決定加工難度、產(chǎn)品性能以及生產(chǎn)成本。簡單來說，在相同添加量下：高粘度：通常帶來加工困難和性能下降。低粘度：通常意味著更好的加工性和實(shí)現(xiàn)高填充的可能性。下面我們?cè)敿?xì)分析粘度高低帶來的具體影響：一、高粘度帶來的（主要是不利的）影響加工性能惡化混合困難：在高速攪拌或密煉過程中，高粘度的混合物阻力巨大，能耗急劇上升，設(shè)備負(fù)載加重，甚至可能導(dǎo)致電機(jī)過熱或損壞。輸送和灌裝困難：對(duì)于涂料、膠粘劑等液態(tài)體系，高粘度會(huì)使泵送、管道傳輸和罐裝變得異常困難，效率低下。脫泡困難：高粘度物料中氣泡難以逸出，制品中容易殘留氣泡，影響外觀和性能（如介電性能）。涂布或壓延效果差：流平性差，難以形成均勻、平滑的涂層或片材。填料添加量受限為了達(dá)到所需的阻燃級(jí)別（如UL94 V-0），往往需要添加大量ATH（60%以上）。但高粘度特性使得在達(dá)到目標(biāo)粘度閾值前就無法再加入更多填料，犧牲阻燃效率。制品力學(xué)性能下降高粘度通常與填料分散不均、團(tuán)聚現(xiàn)象相關(guān)。團(tuán)聚體會(huì)在基體中形成應(yīng)力缺陷點(diǎn)，導(dǎo)致材料的抗沖擊強(qiáng)度、拉伸強(qiáng)度和韌性下降，制品變脆。能耗與生產(chǎn)成本增加加工高粘度物料需要更強(qiáng)大的設(shè)備、更長的加工時(shí)間和更高的能源消耗，直接推高了生產(chǎn)成本。制品外觀缺陷流動(dòng)性差導(dǎo)致產(chǎn)品表面出現(xiàn)流痕、縮孔、波紋或不光滑等外觀問題，影響產(chǎn)品質(zhì)量等級(jí)。二、低粘度帶來的（主要是有利的）影響優(yōu)異的加工流動(dòng)性低粘度體系易于混合、泵送、灌裝和脫泡，能適應(yīng)高速自動(dòng)化生產(chǎn)工藝，顯著提高生產(chǎn)效率，降低能耗。實(shí)現(xiàn)高填充，保證阻燃性在粘度允許的范圍內(nèi)，可以添加更多的ATH填料，從而輕松達(dá)到產(chǎn)品所需的阻燃等級(jí)，同時(shí)可能降低因使用更多樹脂而帶來的成本。改善制品力學(xué)性能低粘度通常意味著ATH顆粒得到了良好的分散和表面處理，與樹脂基體的相容性好。這減少了應(yīng)力集中點(diǎn)，使應(yīng)力可以通過基體均勻傳遞，從而更好地保持基材原有的韌性和強(qiáng)度。制品外觀質(zhì)量高良好的流動(dòng)性確保了產(chǎn)品具有光滑、平整的表面外觀。配方靈活性更高在保證加工粘度的前提下，配方工程師有更大的空間去調(diào)整其他助劑（如顏料、增塑劑等）的用量，而不必?fù)?dān)心體系變得過于粘稠無法加工。影響氫氧化鋁產(chǎn)品粘度的主要因素ATH產(chǎn)品的粘度本質(zhì)上是其粒徑、粒徑分布、顆粒形貌和表面性質(zhì)的綜合體現(xiàn)。粒徑（Particle Size）：細(xì)粒徑：比表面積大，顆粒間相互作用力強(qiáng)，吸油值高，通常會(huì)導(dǎo)致更高粘度。粗粒徑：比表面積小，對(duì)樹脂的吸附少，通常帶來更低粘度。粒徑分布（Particle Size Distribution）：寬分布：小顆?？梢蕴畛涞酱箢w粒的間隙中，減少了堆砌所需的樹脂量，從而降低粘度。窄分布：顆粒堆砌時(shí)空隙率較大，需要更多樹脂來填充，可能導(dǎo)致更高粘度。顆粒形貌（Particle Morphology）：不規(guī)則、片狀、針狀：顆粒間更容易相互鉤掛、纏結(jié)，機(jī)械阻力大，導(dǎo)致高粘度。球形或近球形：顆粒間更容易滾動(dòng)，流動(dòng)性好，能提供低粘度?？偨Y(jié)與對(duì)比表特性高粘度體系（不利影響）低粘度體系（有利影響）加工性混合難、輸送難、脫泡難、能耗高混合易、輸送易、脫泡易、能耗低填充量低，阻燃性可能不足高，易于實(shí)現(xiàn)阻燃力學(xué)性能分散差，易脆化分散好，性能保持率高生產(chǎn)效率低高，適于自動(dòng)化制品外觀易有缺陷、不平整光滑、平整成本能耗成本高，廢品率高綜合成本低結(jié)論：在氫氧化鋁的應(yīng)用中，追求低粘度化是核心目標(biāo)之一。通過選擇粒度分布合理（特別是粗顆?；?qū)挿植迹?、形貌?guī)整（趨向球形）可以有效地降低復(fù)合體系的粘度，從而解決加工難題，提升產(chǎn)品的綜合性能和生產(chǎn)的經(jīng)濟(jì)性。

氫氧化鋁廠家新鄉(xiāng)錦盛銷售：低吸油氫氧化鋁、相同粒徑吸油率低。氫氧化鋁（ATH）作為廣泛使用的無機(jī)阻燃劑和填料，其吸油率是一個(gè)關(guān)鍵的技術(shù)指標(biāo)，它會(huì)從多個(gè)方面深刻影響產(chǎn)品的性能和加工工藝。簡單來說，吸油率的高低直接決定了氫氧化鋁與有機(jī)聚合物（如塑料、橡膠、涂料等）的相容性、分散性以及加工流動(dòng)性，進(jìn)而影響產(chǎn)品的機(jī)械性能、阻燃效果和外觀。下面我們從不同方面詳細(xì)闡述吸油率高低的影響：一、高吸油率帶來的（主要是不利的）影響加工流動(dòng)性變差加工困難：在擠出、注塑、壓延等過程中，熔體阻力大，能耗增加。表面缺陷：制品容易出現(xiàn)流痕、缺料、表面不光滑等問題。填充量受限：為了保證基本的加工流動(dòng)性，不得不降低ATH的添加比例，這反過來會(huì)削弱其作為阻燃劑或填料的效果。機(jī)理：吸油率高意味著ATH顆粒表面需要更多的樹脂基體（如塑料中的聚乙烯PE、聚丙烯PP）或助劑（如增塑劑）來潤濕和包裹。這會(huì)大量消耗體系中的液態(tài)組分，導(dǎo)致整個(gè)混合物變得干燥、粘稠、流動(dòng)性降低。后果：力學(xué)性能下降機(jī)理：樹脂基體是提供材料韌性和強(qiáng)度的關(guān)鍵。高吸油率的ATH會(huì)“搶奪”本應(yīng)用于連接分子鏈的樹脂，導(dǎo)致樹脂相不能形成連續(xù)、完整的結(jié)構(gòu)。后果：復(fù)合材料的抗沖擊強(qiáng)度、拉伸強(qiáng)度、斷裂伸長率等力學(xué)性能會(huì)顯著下降，材料變得更脆。需要更多助劑，成本增加機(jī)理：為了改善因高吸油率導(dǎo)致的加工性問題，通常需要額外添加更多的潤滑劑、增塑劑或偶聯(lián)劑。后果：這直接增加了配方成本，并且過多的助劑有時(shí)會(huì)帶來其他副作用，如析出（起霜）、遷移或影響制品的耐老化性。分散均勻性挑戰(zhàn)機(jī)理：高吸油率的顆粒更容易自身團(tuán)聚，難以在樹脂中均勻分散。后果：形成聚集體（“魚眼”），導(dǎo)致產(chǎn)品性能不均一，局部阻燃效果差，甚至成為應(yīng)力集中點(diǎn)，進(jìn)一步降低機(jī)械強(qiáng)度。二、低吸油率帶來的（主要是有利的）影響加工流動(dòng)性好機(jī)理：顆粒表面光滑，對(duì)樹脂和助劑的吸附需求少，更多的樹脂可以自由地起到流動(dòng)和粘結(jié)的作用。后果：混合物料潤滑性好，易于加工成型，能耗低，生產(chǎn)效率高，且制品外觀光潔。高填充量成為可能機(jī)理：即使添加大量的ATH，也不會(huì)對(duì)體系的流動(dòng)性造成毀滅性影響。后果：這對(duì)于阻燃應(yīng)用至關(guān)重要，因?yàn)锳TH的阻燃效果與其添加量直接相關(guān)（通常需要添加50%-60%以上才能達(dá)到良好的阻燃效果）。低吸油率是實(shí)現(xiàn)高填充的前提。力學(xué)性能保持率高機(jī)理：樹脂基體被有效利用，能夠更好地包裹和連接填料顆粒，形成牢固的連續(xù)相。后果：復(fù)合材料的韌性和強(qiáng)度得以更好地保留，綜合性能更優(yōu)。制品綜合性能更優(yōu)低吸油率通常與顆粒的粒徑分布、形態(tài)和表面處理有關(guān)。經(jīng)過優(yōu)化的低吸油率ATH，與聚合物的相容性更好，界面結(jié)合力更強(qiáng)，從而提升產(chǎn)品的性能?？偨Y(jié)與對(duì)比表特性高吸油率（不利影響）低吸油率（有利影響）加工流動(dòng)性差，粘稠，能耗高好，順暢，能耗低填充量低，難以高填充高，易于實(shí)現(xiàn)高填充力學(xué)性能顯著降低，材料變脆保持較好，綜合性能優(yōu)助劑用量需要更多潤滑劑/偶聯(lián)劑所需助劑較少分散性易團(tuán)聚，分散不均易于均勻分散制品外觀可能粗糙，有缺陷光滑，平整生產(chǎn)成本間接成本（能耗、助劑）高綜合成本更具優(yōu)勢主要應(yīng)用導(dǎo)向普通或?qū)π阅芤蟛桓叩膱龊细咝阅軓?fù)合材料、高填充阻燃體系結(jié)論：在絕大多數(shù)應(yīng)用場景下，低吸油率的氫氧化鋁是更優(yōu)的選擇，它代表了產(chǎn)品的高品質(zhì)和先進(jìn)性，是實(shí)現(xiàn)高性能、高填充復(fù)合材料的關(guān)鍵。因此，吸油率是評(píng)估氫氧化鋁產(chǎn)品等級(jí)和適用性的核心指標(biāo)之一。用戶在選購時(shí)，會(huì)根據(jù)自身的加工設(shè)備和產(chǎn)品性能要求，對(duì)吸油率提出明確指標(biāo)。

氫氧化鋁廠家-新鄉(xiāng)錦盛銷售 低電導(dǎo)氫氧化鋁、選擇產(chǎn)品前先介紹下氫氧化鋁電導(dǎo)高低對(duì)下游產(chǎn)品有什么影響，大家更直觀的了解電導(dǎo)的重要性。氫氧化鋁產(chǎn)品的電導(dǎo)率高低是其關(guān)鍵質(zhì)量指標(biāo)之一，尤其在高端的應(yīng)用領(lǐng)域中，其影響至關(guān)重要?？偟膩碚f，電導(dǎo)率越高，意味著產(chǎn)品中可溶性離子雜質(zhì)含量越多，這通常會(huì)帶來一系列的負(fù)面影響。但在某些特定場合，也可能需要高電導(dǎo)率產(chǎn)品。以下是電導(dǎo)率高低的具體影響分析：一、電導(dǎo)率過高的負(fù)面影響（絕大多數(shù)情況下的關(guān)切點(diǎn)）電導(dǎo)率高，直接反映了氫氧化鋁產(chǎn)品中水溶性離子雜質(zhì)（如 Na?、Cl?、SO?2? 等）含量高。這些雜質(zhì)會(huì)帶來多方面的問題：嚴(yán)重?fù)p害電絕緣性能這是核心、致命的影響。氫氧化鋁作為阻燃填料廣泛應(yīng)用于電線電纜、電子元器件、高壓電器等需要優(yōu)異電絕緣性的領(lǐng)域。離子雜質(zhì)是電荷的載體，會(huì)形成漏電流通路，顯著降低復(fù)合材料的體積電阻率和表面電阻率。后果：導(dǎo)致產(chǎn)品的絕緣性能不達(dá)標(biāo)，甚至引發(fā)短路、擊穿等安全事故。對(duì)于高壓電纜料，這是不可接受的。影響聚合物的老化性能可溶性離子（尤其是氯離子、鈉離子）會(huì)催化加速高分子材料的熱老化、氧化老化過程。后果：導(dǎo)致塑料、橡膠等制品在長期使用過程中提前變脆、開裂、性能衰減，縮短使用壽命。影響加工穩(wěn)定性和產(chǎn)品表面質(zhì)量雜質(zhì)離子可能會(huì)影響某些熱塑性塑料（如PVC）的熱穩(wěn)定體系，導(dǎo)致加工過程中熱穩(wěn)定性下降，更易發(fā)生分解和變色。在高溫加工時(shí)，雜質(zhì)可能遷移到產(chǎn)品表面，形成“析出”或“噴霜”現(xiàn)象，影響外觀和后續(xù)的印刷、噴涂等工序。改變聚合物的介電性能對(duì)于高頻電子應(yīng)用（如5G基站、雷達(dá)罩等），材料的介電常數(shù)（Dk）和介電損耗因子（Df）至關(guān)重要。離子雜質(zhì)會(huì)增加介電損耗，導(dǎo)致信號(hào)傳輸能量損失（發(fā)熱），影響信號(hào)完整性。后果：不適用于高性能通信材料?？赡芤鸶g特別是氯離子（Cl?）的存在，容易對(duì)金屬部件（如電路中的銅導(dǎo)線、電子元件引腳、模具等）造成腐蝕。后果：存在長期可靠性風(fēng)險(xiǎn)，導(dǎo)致金屬部件銹蝕、接觸不良甚至斷裂。影響透明性在樹脂中，離子雜質(zhì)形成的微小團(tuán)簇或析出物可能會(huì)成為光散射點(diǎn)。后果：當(dāng)用于對(duì)透明度有要求的體系（如某些透明環(huán)氧樹脂灌封膠）時(shí)，會(huì)使材料變得渾濁，降低透光率。二、電導(dǎo)率過低或需要控制的情況通?！暗碗妼?dǎo)率”是追求的目標(biāo)，但并不意味著電導(dǎo)率越低越好（因?yàn)榧兓杀緲O高），只需滿足應(yīng)用需求即可。然而，有一個(gè)特殊情況：靜電疏導(dǎo)/防靜電材料：極少數(shù)情況下，如果需要制備本身具有一定導(dǎo)電性的復(fù)合材料以實(shí)現(xiàn)防靜電功能，那么使用本身電導(dǎo)率稍高的氫氧化鋁，可能反而有點(diǎn)微弱的益處，但這絕非主流應(yīng)用。主流仍然要求低電導(dǎo)率。三、影響氫氧化鋁電導(dǎo)率的主要因素原料來源與生產(chǎn)工藝：采用拜耳法生產(chǎn)的氫氧化鋁，其原料鋁土礦中的雜質(zhì)以及工藝過程中（特別是分解、洗滌工序）的控制是決定電導(dǎo)率的關(guān)鍵。洗滌不徹底是導(dǎo)致電導(dǎo)率高的常見原因。后期處理：經(jīng)過特殊純化（如水洗）處理的氫氧化鋁，其電導(dǎo)率會(huì)顯著降低。顆粒細(xì)度與比表面積：更細(xì)的顆粒通常意味著洗滌更困難，殘留雜質(zhì)可能更多，且比表面積更大，更容易吸附空氣中的二氧化碳等物質(zhì)，可能對(duì)測得的電導(dǎo)率有輕微影響。我公司氫氧化鋁產(chǎn)品優(yōu)勢：氫氧化鋁原料指標(biāo)的不穩(wěn)定性，決定了成品的穩(wěn)定性低，穩(wěn)定供貨能力差，特別是對(duì)阻燃/雜質(zhì)/PH/電導(dǎo)等指標(biāo)有要求的行業(yè)。我公司擁有純水洗滌工藝，杜絕使用化學(xué)試劑對(duì)下游產(chǎn)品影響的情況下，降低產(chǎn)品雜質(zhì)/PH/電導(dǎo)等指標(biāo)數(shù)值，提高阻燃系數(shù)，保障產(chǎn)品質(zhì)量穩(wěn)定性，供貨穩(wěn)定性。
